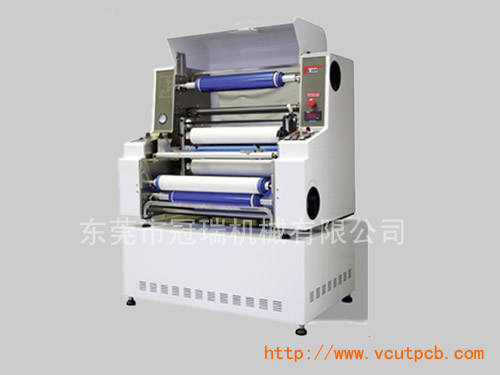

產品名稱：HT-M25R/E手動壓膜機
- 咨詢熱線：13829289581 (李先生）
-
-
產品詳情
用途：
PCB，F(xiàn)PC等貼干膜，適合大批量的干膜貼合使用。
特性：
系用于印刷電路板干膜用，利用由內而外的加熱方式，加熱兩支壓膜滾輪，由二組紅外線測溫感應器偵詢壓膜輪的表面溫度，再由精密電子溫度控制器，控制加熱器的加熱，使得壓膜輪外表的溫度在壓膜過程中能過于穩定。
壓膜輪是由矽膠合成，硬度適中，使用壽命長，也容易更換整座壓膜輪，壓膜壓力最大可達每平方厘米8公斤，使整個感光膜牢牢的沾附在板上。
技術參數：
電源：220V AC.1∮15A 50HZ
壓膜寬度：640MM（24寸）
板厚：0.10-3.3mm
壓膜速度：0-8m/分鐘（可調）
壓膜范圍：板寬≤600mm 板長≥120mm
壓膜溫度：室溫-200℃設定后自動控溫
壓力：0-8kg/cm2（可調）
除塵裝置：上下各兩支粘塵轆
外型尺寸：1190X680X1830
產品特點：
★ 膜偏調整機構不需停止壓膜動作可作精確的調整
|
電源 |
AC220V 1φ 50/60HZ 4.5KVA |
|
外 形 尺 寸 |
1190MM（L）x775（W）MMx1235（H）MM |
|
基板尺寸 |
長度：240-610m/m 寬度：250-640m/m 厚度：0.2-0.3m/ |
|
干 膜 尺 寸 |
膜寬：250-640m/m 膜厚：15-76um 膜徑：500ft/1000ft |
|
外 形 尺 寸 |
1190MM（L）x775（W）MMx1235（H）MM |
|
電源 |
AC220V 1φ 50/60HZ 4.5KVA |
|
入料段 |
滾筒 ：鋁材質φ31.5 m/m ,P= 65m/m |
|
壓膜段 |
熱壓輪：φ78.6m/mx760 m/m,電力2KW(鋁合金) |
|
輸送速度：2~4M/MIN,可調 |
|
|
熱壓輪溫度：室溫~120℃ |
|
|
溫度控制：PID式S.S.R驅動 |
|
|
熱壓輪壓力：AIR氣壓2~5KG/cm2 |
|
|
出口段 |
滾筒：鋁材質φ31.5m/m P=75m/m |
|
結構：主機體固定式，手動進出料 |
|
|
OPTION |
本機可加裝入料粘塵機構 |
